بررسی جامع آهن‌کشی و ساخت سازه بیلبوردهای تبلیغاتی و تلویزیون شهری

اجزای تشکیل‌دهنده سازه بیلبورد و تلویزیون شهری

پیش از بررسی مراحل ساخت، ضروری است با اجزای اصلی این سازه‌ها آشنا شویم. درک این اجزا به درک بهتر فرآیند ساخت کمک می‌کند.

 فونداسیون (پی و پایه بتنی)

وظیفه توزیع وزن کل سازه در خاک و جلوگیری از نشست یا واژگونی را بر عهده دارد. عمق و ابعاد فونداسیون با توجه به تعداد طبقات، وزن سازه و مقاومت خاک تعیین می‌شود. فونداسیون معمولاً شامل شبکه‌ای از میلگرد و بتن با مقاومت حداقل 3500 psi است.

 ستون اصلی (پایه)

این بخش که از سطح زمین تا زیر صفحه اصلی امتداد دارد، عموماً از پروفیل‌های فولادی (قوطی پروفیل) یا لوله‌های فلزی سنگین ساخته می‌شود. جنس این ستون‌ها اغلب از فولاد ST37 است که برای مقاومت در برابر عوامل جوی یا با رنگ صنعتی پوشانده می‌شود یا گالوانیزه گرم می‌گردد.

 صفحه نمایش آگهی (فریم فلزی)

چهارچوبی فلزی که صفحه اصلی نمایش آگهی یا ماژول‌های تلویزیون شهری بر روی آن نصب می‌شود. این فریم باید کاملاً صاف و مقاوم باشد.

 سیستم نورپردازی

در بیلبوردها معمولاً از پروژکتور استفاده می‌شود که برای هر ۱.۵ متر مربع به یک پروژکتور نیاز است. در تلویزیون‌های شهری، نور توسط پیکسل‌های LED یا SMD تأمین می‌شود.

 تأسیسات جانبی

شامل راهرو و نردبان برای دسترسی پرسنل جهت تعویض بنر یا تعمیرات، سیستم‌های برق‌رسانی و کابل‌کشی، و در صورت نیاز سیستم خنک‌کننده (کولر گازی) برای تلویزیون‌های شهری در مناطق گرمسیر می‌باشد.

مراحل ساخت سازه بیلبورد و پایه تلویزیون شهری

فرآیند ساخت این سازه‌ها یک sequence مهندسی‌شده است که هر مرحله آن پایه مرحله بعد را تشکیل می‌دهد.

۱. مطالعات اولیه و طراحی نقشه

این مرحله زیربنایی‌ترین بخش کار است و شامل موارد زیر می‌شود:

بررسی محل نصب: عوامل متعددی از جمله مقاومت خاک، شدت وزش باد منطقه، شرایط دمایی و رطوبتی و میزان تردد عابران باید به دقت بررسی شوند. انتخاب محل باید به گونه‌ای باشد که سازه تا حد امکان در معرض تابش مستقیم آفتاب نباشد تا کیفیت تصویر تلویزیون شهری حفظ شود.

اخذ مجوزهای لازم: ارائه مدارک به شهرداری و دریافت پروانه ساخت الزامی است.

۲. گودبرداری و اجرای فونداسیون

پس از تایید نقشه، عملیات اجرایی آغاز می‌شود:

· آرماتوربندی: در کف گود، لایه‌ای به ضخامت ۱۰ تا ۱۵ سانتی‌متر بتن مگر ریخته می‌شود تا سطحی صاف برای آغاز آرماتوربندی اصلی ایجاد کند. سپس شبکه‌ای سه‌بعدی از میلگرد (عمدتاً میلگردهای آجدار A2 تا A4) بسته می‌شود. این شبکه نقش کلیدی در مقاومت کششی فونداسیون دارد.

· قالب‌بندی و بتن‌ریزی: اطراف آرماتورها با قالب‌های چوبی یا فلزی بسته می‌شود. قالب‌ها باید چرب باشند تا به بتن نچسبند. سپس بتن با عیار مناسب (طبق نسبت ۱ قسمت سیمان، ۲ قسمت ماسه و ۴ قسمت سنگدانه با اندازه ۱/۲ تا ۱ اینچ) ریخته می‌شود. بتن باید به‌خوبی ویبره شود تا هیچ حباب هوایی در آن باقی نماند.

· عمل‌آوری بتن: بتن باید به مدت حدود ۲۸ روز مرطوب نگه داشته شود تا به حداکثر مقاومت خود برسد.

۳. ساخت و نصب اسکلت فلزی (آهن‌کشی)

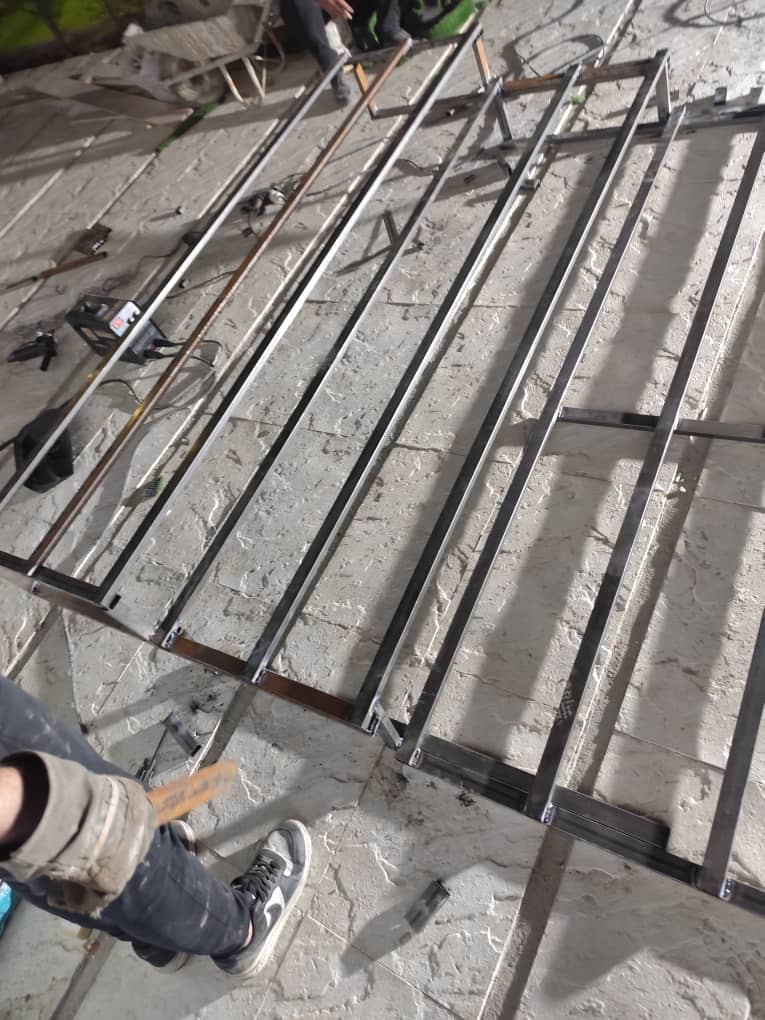

این مرحله قلب فرآیند ساخت است:· برش و آماده‌سازی پروفیل‌ها: پروفیل‌های فولادی (عمدتاً قوطی و ناودانی) طبق نقشه برش داده شده و برای جوشکاری آماده می‌شوند. برای پایه‌های اصلی معمولاً از قوطی‌های با مقطع چهارگوش یا لوله‌های فلزی استفاده می‌شود.

· جوشکاری و اتصال اسکلت: قطعات برش‌خورده توسط جوشکاران ماهر به یکدیگر متصل می‌شوند. کیفیت جوش در این مرحله حیاتی است. برای افزایش استحکام در سازه‌های با مساحت بیش از ۳۲ متر مربع، استفاده از دو پایه به جای یک پایه توصیه می‌شود.

· نصب اسکلت روی فونداسیون: اسکلت فلزی ساخته‌شده روی پلیت (صفحه) فولادی که از قبل در فونداسیون کار گذاشته شده است، قرار گرفته و با بولت محکم می‌شود.

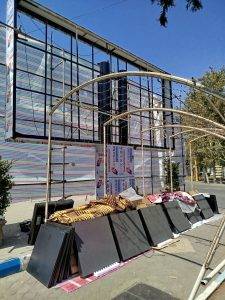

۴. نصب صفحه نمایش و تجهیزات جانبی

در این مرحله سازه شکل نهایی خود را پیدا می‌کند:

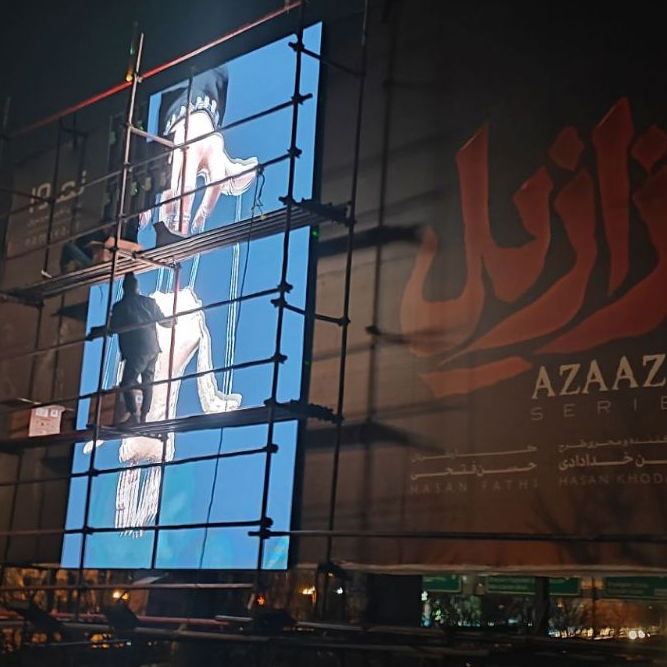

· نصب فریم و صفحه اصلی: چهارچوب فلزی صفحه نمایش روی اسکلت اصلی سوار می‌شود. برای اطمینان از صافی صفحه، از کلیپس و سپری در چهار طرف فریم استفاده می‌گردد.

· سیم‌کشی و نصب سیستم نورپردازی: در بیلبوردها، پروژکتورها و در تلویزیون‌های شهری، ماژول‌های LED یا SMD، منابع تغذیه (پاور) و بردهای کنترل نصب می‌شوند. سیم‌کشی باید با سیم با نمره مناسب و استفاده از فیش‌های استاندارد انجام پذیرد تا از خطر آتش‌سوزی جلوگیری شود.

· نصب راهرو و نردبان: این تجهیزات برای دسترسی ایمن پرسنع جهت تعمیر و نگهداری نصب می‌شوند. کوچک‌ترین بیدقتی در ساخت این بخش می‌تواند منجر به سقوط و خسارات جانی شود.

نکات فنی کلیدی در ساخت پایه تلویزیون شهری

ساخت پایه برای تلویزیون‌های شهری به دلیل حساسیت تجهیزات الکترونیکی و وزن قابل توجه آنها، ملاحظات ویژه‌ای دارد:

· تأثیر ابعاد و وزن: ابعاد و وزن تلویزیون شهری به‌طور مستقیم بر اندازه فونداسیون، تعداد پایه‌ها و استحکام اسکلت تأثیر می‌گذارد.

· ملاحظات محیطی برای تجهیزات: منبع تغذیه تلویزیون شهری در یک بازه دمایی خاص (معمولاً بین صفر تا ۲۵ درجه سانتی‌گراد) کار می‌کند. در مناطق گرمسیر، استفاده از کولرهای گازی برای خنک‌کردن فضای پشت صفحه نمایش ضروری است.

· تأمین برق و محافظت: با توجه به مصرف برق بالا، ممکن است نیاز به برق سه‌فاز باشد. همچنین استفاده از دستگاه استابلایزر یا UPS برای محافظت از تجهیزات در برابر نوسانات ولتاژ توصیه می‌شود.

· امنیت سخت‌افزاری و نرم‌افزاری: دسترسی اپراتور باید بسیار امن باشد و سیستم باید دارای قفل نرم‌افزاری باشد تا از سوءاستفاده افراد سودجو جلوگیری شود.

محاسبات میزان آهن آلات مورد نیاز

یکی از دغدغه‌های اصلی هر پروژه، برآورد صحیح مصالح است. جدول زیر مقدار تقریبی آهن‌آلات مورد نیاز برای ساخت سازه را نشان می‌دهد:نوع آهن آلات مقدار تقریبی برای هر متر مربع توضیحاتمیلگرد ۱۰ تا ۲۰ کیلوگرم مقدار دقیق به نوع سازه، قطر میلگرد و فواصل آن بستگی دارد.تیرآهن ۴۰ تا ۷۰ کیلوگرم نوع تیرآهن (IPE، INP و...)، دهانه تیرها و تعداد طبقات ساختمان در مقدار تیرآهن تاثیرگذار است.نبشی و ناودانی ۵ تا ۱۰ کیلوگرم کاربردهای نبشی و ناودانی در سازه محدودتر است و مقدار آنها براساس نوع تیر و نوع اتصالات مشخص می‌شود.ورق فولادی ۲ تا ۵ کیلوگرم برای ساخت سوله، خرپا و برخی از اجزای خاص از ورق های فولادی استفاده می شود.

تفاوت‌های کلیدی بیلبورد معمولی و تلویزیون شهری

اگرچه مراحل ساخت پایه برای هر دو شبیه است، اما تفاوت‌های مهمی وجود دارد:· نوع صفحه نمایش: بیلبورد از یک صفحه فیزیکی (بنر، فلکس) استفاده می‌کند، در حالی که تلویزیون شهری از ماژول‌های دیجیتال تشکیل شده است.

· تأسیسات الکتریکال: تلویزیون شهری به سیستم‌های پیچیده‌تر برق‌رسانی، خنک‌کنندگی و انتقال داده نیاز دارد.

جمع‌بندی نهایی

با رعایت اصول فنی و با استفاده از مواد اولیه مرغوب،می‌توان سازه‌ای ایمن، بادوام و اثرگذار ساخت که نه‌تنها پیام تبلیغاتی را به بهترین شکل به مخاطب می‌رساند، بلکه به عنوان یک سازه پایدار، سال‌ها در محیط شهری استوار خواهد ماند.
